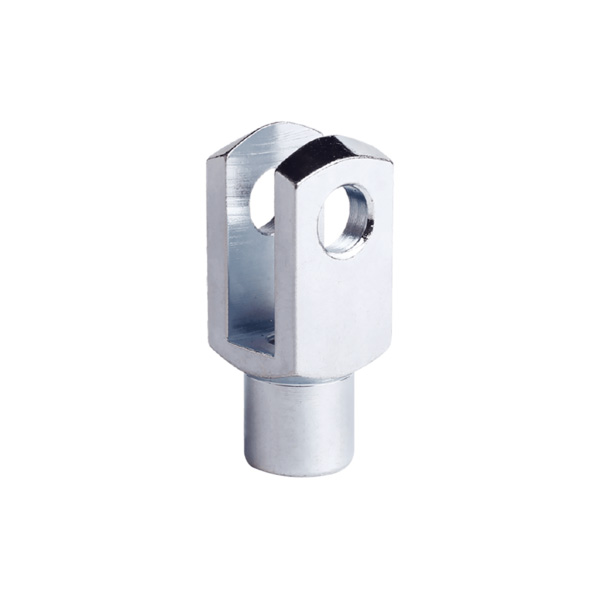

Mekaanisessa suunnittelussa jotkut näennäisesti merkityksettömät komponentit voivat joko säästää vaivaa tai aiheuttaa loputonta päänsärkyä, jos ne valitaan huonosti. Haarukat pyörivällä akselilla kuuluvat edelliseen kategoriaan. Niitä löytyy yleisesti sylinteritankojen päistä, vaijerin liittimistä, ohjausvivustoista ja lukemattomista muista paikoista, joissa tarvitaan kuorman siirtoa ja niveltä.

Ensi silmäyksellä monet pitävät sitä tavallisena haarukkana. Mutta lause "pyörivällä akselilla" juuri se erottaa sen muista – ja mikä tekee siitä todellisen ongelmanratkaisijan todellisissa sovelluksissa.

Minkä ongelman se todellisuudessa ratkaisee?

Tavallinen kiinteäakselinen haarukka vaatii täydellisen kohdistuksen kahden haarukan korvan ja liitososan välillä. Jos ne eivät ole aivan koaksiaalisia, tappi joko ei mene läpi tai se takertuu käytön aikana aiheuttaen kitkaa ja jännitystä. Vaikeissa kenttäolosuhteissa pienet asennuspoikkeamat ovat lähes väistämättömiä. Perinteinen lähestymistapa on tappi vasaralla tai välilevyjen lisääminen pakottaaksesi kohdistuksen – mutta tämä aiheuttaa ylimääräisiä sisäisiä jännityksiä ja nopeuttaa ennenaikaista kulumista.

Haarukat pyörivällä akselilla käsitellä tätä ongelmaa suunnittelutasolla. Akseli ei ole lukittu kiinteään asentoon; se on suunniteltu pyörimään itsenäisesti haarukan sisällä. Tällä yksinkertaisella muutoksella on kaksi konkreettista etua:

Ensinnäkin helpompi asennus. Kun käytät tämän tyyppistä haarukkaa, sinun ei enää tarvitse säätää tarkasti liitetyn komponentin säteittäistä asentoa. Pyörivä akseli ottaa automaattisesti huomioon pienet kulmapoikkeamat. Tämä käyttömukavuus on erityisen arvokasta ahtaissa kokoonpanotiloissa tai nopeiden vaihtoskenaarioiden aikana.

Toiseksi liikepoikkeamien kompensointi. Koneen käytön aikana akseleissa tai vipuissa voi esiintyä pieniä koaksiaalisia poikkeamia kuormituksen aiheuttaman taipuman, valmistustoleranssejen tai lämpölaajenemisen vuoksi. Jäykkä liitos muuttaa nämä poikkeamat sisäisiksi jännityksiksi, jotka väsyvät komponentteja ajan myötä. Pyörivällä akselilla varustetut haarukat kuitenkin absorboivat ja kompensoivat nämä aksiaaliset ja radiaaliset liikkeet akselin itsenäisen pyörimisen kautta, mikä mahdollistaa koko vivuston toiminnan tasaisemman kulumisen vähentämisen jälkeen.

Mitä pitää ottaa huomioon valittaessa?

Kun valitset pyörivällä akselilla varustettua haarukkaa, kaksi kriittisintä tekijää ovat materiaali ja mitat.

Materiaali määrää suoraan käyttöiän – etenkin ankarissa ympäristöissä. Yleisin vaihtoehto on sinkitty teräs, joka tarjoaa hyvän tasapainon kustannusten ja suorituskyvyn välillä sisätiloissa tai lievästi kosteissa olosuhteissa. Mutta jos sovelluksesi on ulkona, lähellä rannikkoa tai alttiina kemiallisille aineille, sinun on harkittava tarkemmin.

Teollisuuden korroosionkestävyyssuositusten mukaan tavallisessa sinkitty hiiliteräs voi ruostua merkittävästi kuuden kuukauden kuluessa suolaruiskutusympäristöissä. Sitä vastoin 316 ruostumaton teräs tarjoaa useita kertoja suolaroiskeenkestävyyden. Vaikka ennakkokustannukset ovat korkeammat, se eliminoi toistuvia vaihtoja ja suunnittelemattomia seisokkeja. Erittäin aggressiivisissa ympäristöissä, kuten happamissa ympäristöissä, saatat joutua jopa harkitsemaan ruostumattoman duplex-teräksen tai erikoisseosten käyttöä.

Mitat ovat yhtä tärkeitä. Useimmat tämän luokan tuotteet noudattavat DIN 71752 -standardia, ja tärkeimmät parametrit ovat kierrekoko (esim. M5, M6, M10, M12), haarukan leveys ja akselin halkaisija. Kun valitset, sinun tulee sovittaa kierrekoko kiertokankeen ja tarkistaa staattinen kuormituskyky. Esimerkiksi M6-luokan haarukka tarjoaa tyypillisesti noin 2 400 N:n staattisen kantavuuden, kun taas M10-versio kestää noin 6 000 N.

Asennus- ja huoltovinkkejä

Kun saat tuotteen, se on yleensä jompikumpi kahdesta kokoonpanosta:

• Vain haarukan runko (pyörivä akseli esiasennettuna) – sinun on ostettava erillinen tappi (jota kutsutaan yleisesti KL- tai SL-tyypeiksi).

• Täydellinen kokoonpano – mukaan lukien tappi ja lukitusrengas/kiinnitysrengas. SL-tyyppisessä tapissa on tyypillisesti napsautusrengas työkaluvapaata pikavapautusta varten, mikä on erityisen kätevää huollon aikana.

Asennuksen jälkeen älä unohda kriittisintä vaihetta: voitelu. Valmistajat suosittelevat yleisesti rasvan levittämistä kaikkiin liikkuviin osiin ja kosketuspintoihin asennuksen aikana. Ruostumattomasta teräksestä valmistetuissa pyörivissä kokoonpanoissa litiumpohjaisen rasvan ja korkeapaineisten lisäaineiden säännöllinen levitys on välttämätöntä. Tämä estää hankaamisen ja takertumisen raskaan kuorman alla – vikatila, joka voi lukita liitoksen kokonaan.

Haarukat pyörivällä akselilla ovat kypsä, hyvin optimoitu tuote, joka on suunniteltu ratkaisemaan todellisia asennus- ja liikkeenkompensointihaasteita. Kun seuraavan kerran työskentelet niveljärjestelmän parissa, käsittelet ahtaita tiloja tai kohtaat virheitä, joiden koneistaminen tulisi kalliiksi, harkitse tätä komponenttia. Oikean materiaalin ja koon valinta tekee laitteestasi luotettavampia, vähentää huoltotiheyttä ja lopulta alentaa kokonaiskustannuksia.
