Tangonpäät: Syvyysopas valinnasta asennukseen

Tangon päät(tunnetaan myös nimellä Heim-nivel tai ruusunivel) ovat yleisiä mekaanisia nivelkomponentteja, joita löytyy kilpa-autojen jousituksista, lentokoneiden ohjausjärjestelmistä, teollisuusautomaatiosta ja jopa maatalouskoneista. Niiden ydinetu on niiden pallomainen liukulaakerirakenne, joka mahdollistaa kulmavirheen kuormia kuljetettaessa, yhdistettynä kierteitettyyn runkoon pituuden säätöä varten.

Tämä näennäisesti yksinkertainen komponentti sisältää kuitenkin monia sudenkuoppia valinnan, asennuksen ja käytön aikana. Monet viat eivät johdu tuotevirheistä vaan pikemminkin siitä, että osaa on käytetty väärässä sovelluksessa tai asennettu väärin. Tässä artikkelissa tarkastellaan teknisiä käytäntöjä, jotka ovat välttämättömiä tangon pään laakerien oikean valinnan ja käytön kannalta.

1. Valinta: Suorituskyvyn ja pitkäikäisyyden perusta

Tangon pään laakerin valitseminen on paljon monimutkaisempaa kuin pelkkä "valitseminen koon mukaan". Sinun on arvioitava kattavasti kuormitus, liiketyyppi, ympäristö, huoltovaatimukset ja paljon muuta.

1.1 Materiaali ja vahvuus: kompromisseja kriittisiin sovelluksiin

Yleisiä tangon pään materiaaleja ovat pehmeä teräs, alumiiniseos, ruostumaton teräs ja kromiteräs. Jokainen tarjoaa selkeät kompromissit lujuuden, painon ja korroosionkestävyyden suhteen.

Kromiteräs (esim. 4130): Kromiteräs on tyypillisesti ensimmäinen valinta kriittisissä sovelluksissa, kuten kilpa-autojen jousituksissa ja lentokoneiden ohjausjärjestelmissä. Se tarjoaa erinomaisen lujuuden ja väsymiskestävyyden, joten se pystyy käsittelemään suuria kuormia ja syklisiä rasituksia.
Alumiiniseos (esim. 7075-T6): Sen ensisijainen etu on painonsäästö. Sen kantavuus on kuitenkin verrattavissa mietoon teräkseen, ja sen venymäominaisuudet ovat huonot. Suurissa kuormituksessa sillä on taipumus murtua eikä taipua, joten se ei sovellu ensisijaisesti kantaviin sovelluksiin.
Ruostumaton teräs: Tarjoaa hyvän korroosionkestävyyden, mutta lujuus vaihtelee huomattavasti laadusta riippuen. Syövyttävässä ympäristössä, jossa lujuus on ensiarvoisen tärkeää, saatat silti joutua valitsemaan kromiteräksen, jossa on suojapinnoite.
Mieto teräs: Halpa, mutta sen lujuus on rajallinen. Ei suositella rakenteellisesti merkittäville kantaville komponenteille.

1.2 Voitelusuunnittelu: Itsevoiteleva vs. huoltoa vaativa

Voitelumenetelmä määrää suoraan tuotteen huoltosyklin ja käyttöiän.

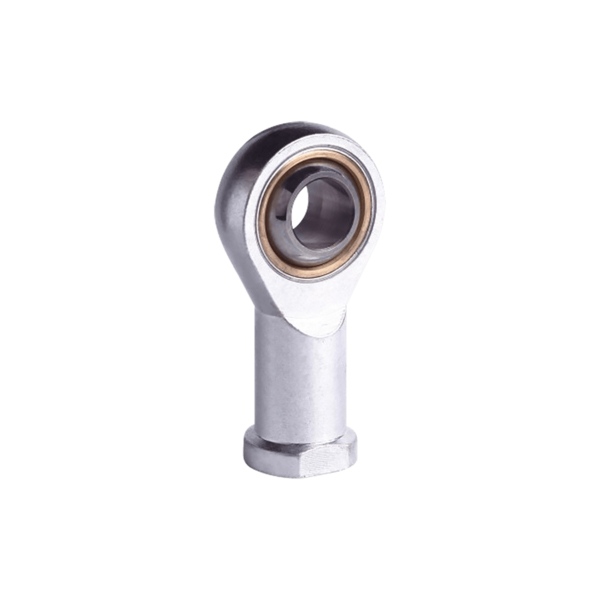

• PTFE (teflon) vuorattu tyyppi (itsevoiteleva): Sisältää PTFE-kangasvuorauksen pallon ja kotelon välissä. Tämä on itsevoiteleva, huoltovapaa malli. Tärkeimmät edut ovat: rasvaa ei vaadita (mikä estää myös lian houkuttelemisen, pidentää käyttöikää), lähes nolla sisävälys (nolla välys lisää tarkkuutta) ja tasainen murtumismomentti. Aurora Bearingin asiantuntijat huomauttavat, että metalli-metallitangon päissä on luonnostaan ​​välys, joka kasvaa kulumisen myötä, kun taas PTFE-vuoraukset eliminoivat alkuvälyksen tasaisemman pitkän aikavälin suorituskyvyn takaamiseksi. Ilmailussa sinun on noudatettava tarkasti alkuperäisen valmistajan osanumeroa. Vaihtoehtojen korvaaminen voi aiheuttaa "irrotusmomentin" ylittävän vaatimukset, mikä voi johtaa ohjausjärjestelmän jumiutumiseen ja jumiutumiseen.

• Metalli-metalli-tyyppi (vaatii voitelun): Teräs/teräs tai teräs/pronssikitkaparit vaativat säännöllistä rasvaa. Ne soveltuvat sovelluksiin, joissa kuormitukset vaihtelevat, värähtelykulmat ovat kohtuullisia ja liukunopeus on kohtalainen.

1.3 Kuorma ja liiketyyppi

Eri sovellukset vaativat täysin erilaisia ​​sauvan pään ominaisuuksia.

• Nopea kierto + kohtalainen kuormitus: Aseta sauvan päät etusijalle kuula- tai rullalaakeroiduilla laakereilla tasaisen pyörivän liikkeen varmistamiseksi.

• Hidas, suuri kuormitus: Liukulaakeroidut (liukuvat) tangonpäät ovat ihanteellisia, ja ne kestävät suuria staattisia rasituksia.

• Oskilloiva liike (pienikulmainen kääntö): Sekä PTFE-vuoratut että metallista metalliin liukuvat tyypit ovat sopivia. Huomaa, että PTFE-vuorauksilla on rajoitettu lämmönpoistokyky suurtaajuisen värähtelyn aikana – katso valmistajan tiedoista erityiset rajat.

2. Asennus: Yleisiä virheitä, jotka voivat olla kohtalokkaita

Oikea asennus on ratkaisevan tärkeää suorituskyvyn saavuttamiseksi ja ennenaikaisten vikojen välttämiseksi. Väärä asennus pakottaa tangon pään kestämään taivutusmomentteja, joihin sitä ei ole koskaan suunniteltu.

2.1 Vältä taivutuskuormia

Tangon pään laakerit on suunniteltu kestämään puhdasta veto- tai puristuskuormitusta. Oikeassa rakennesuunnittelussa sinun on aktiivisesti vältettävä niiden altistamista taivutuskuormituksille.

Klassinen virhetapaus: Kaksoistukivarressa, työntötangon yhdistäminen alemman ohjausvarren (LCA) tangon päähän. Jarruttaessa jarrutusmomentti kulkee alavarren läpi ja aiheuttaa massiivisen taivutusmomentin tangon päähän – tämä ei ole sen tarkoitettu kuormitustapaus. Oikea käytäntö on asentaa työntötanko pystysuoraan/karaan.
Bottom Line Periaate: Vaikka jotkut voivat ylimitoittaa sauvan päät raa'an voiman kestämään taivutuskuormituksia, tämä rikkoo järkeviä suunnitteluperiaatteita. Poistamalla taivutuskuormitukset voit käyttää pienempiä ja kevyempiä sauvan päitä, mikä optimoi sekä suorituskyvyn että painon.

2.2 Kierteen kiinnittymisen vähimmäispituus

Varmista kierretangon päissä (sekä ulko- että ulkokierteet) ehdoton vähimmäiskierrepituus – jos näin ei tehdä, kierre irtoaa tai murtuu liitoskohdassa.

• Todistajareikämenetelmä: Monissa työntötangoissa on tunnistusreikä, joka sijaitsee 1–1,5 kertaa kierteen halkaisijan etäisyydellä tangon päätypinnasta. Esimerkiksi 1/4-28 kierteellä reikä on 1/4 tuuman päässä kasvoista. Asennuksen jälkeen tämä reikä on peitettävä kokonaan (kierrätyssyvyyden on ylitettävä tätä kohtaa), jotta liitosta pidettäisiin turvallisena.

• Käytännön tarkistus: Jos visuaalinen vahvistus on mahdotonta, käytä 0,020 tuuman turvalankaa todistajan reiän tutkimiseen. Jos lanka kulkee läpi, se on merkki riittämättömästä kierteestä - tämä on täysin mahdotonta hyväksyä.

• 2.3 Lukitseminen ja säilyttäminen

• Tarkistusmutteri / vastamutteri: Kaikki lopulliseen asentoonsa säädetyt varren päät on kiinnitettävä vastamutterilla ja merkitään momenttiraitamaalilla.

• Kiinnitysaluslevy: Suuren riskin sovelluksissa, kuten lentokoneissa tai kilpa-autoissa, harkitse halkaisijaltaan suuren aluslevyn (esim. AN970) asentamista tangon pään toiselle puolelle. Jos tangon pään kotelo halkeilee ja laakeri karkaa, tämä kiinnitysaluslevy voi silti pitää laakerin kiinnityspisteessään, mikä säilyttää perusohjausvivuston eheyden ja estää katastrofaalisen vian.

3. Huolto ja tarkastus

Ellei tangon päätä ole erityisesti suunniteltu "huoltovapaaksi", säännöllinen tarkastus on ainoa tapa varmistaa turvallisuus ja luotettavuus.

• Pelin tarkastus: Kaikkein intuitiivisin tarkistus on pallon ja kotelon välisen "lohkaisuuden" tunne. Kilpa-autojen jousituksissa, erityisesti neljän lenkin tai tikapuutangon etutankojen päissä, jotka kestävät raskaita kuormia, tarkista säännöllisesti epänormaalin välyksen tai kiinnittymisen varalta.

• Pinnan tarkastus: Metalli-metallitangon päissä, jos pallon pinnassa on värjäytymistä (ruskehtumista, mustutumista), karheutta tai hilseilyä, se osoittaa, että mikrohitsausta on tapahtunut – välitön vaihto on tarpeen.

• Joustavuuden tarkistus: niveltele tangon pää manuaalisesti niin, että tunnet "tartuntapisteet" tai epänormaalin vastuksen lisääntymisen (vääntömomentti ylittää rajat). Tämä on punaisen viivan ilmaisin ilmailusovelluksissa.

Tangon päälaakerit ovat "liitoksia", jotka yhdistävät mekaanisia rakenteita. Onnistunut käyttö alkaa oikean materiaalin ja voitelutyypin valinnalla, onnistuu asennussuunnitelmilla, jotka välttävät taivutuskuormituksia, ja se varmistetaan kierteiden kiinnittymisen ja sisäisen välyksen tarkalla tarkastuksella. Rakennatpa sitten kilpa-autoa tai teollisuuskonetta, näiden suunnitteluperiaatteiden noudattaminen tekee näistä pienistä komponenteista luotettavia suunnittelusi kulmakiviä – ei piilotettuja vikojen lähteitä.
