Radiaaliset pallomaiset liukulaakerit: itsesuuntautuva laakeriratkaisu raskaisiin sovelluksiin

Monissa mekaanisissa järjestelmissä akselit ja liitososat eivät aina toimi täydellisessä linjauksessa. Pienet asennusvirheet, rakenteelliset muodonmuutokset tai muuttuvat kuormat voivat aiheuttaa lisärasitusta tavallisiin laakereihin.

Tämä on paikkaRadiaaliset pallomaiset liukulaakerittulla arvokkaaksi. Toisin kuin perinteisissä kuulalaakereissa tai rullissa, pallomaisissa liukulaakereissa käytetään liukuvaa kosketusrakennetta, joka mahdollistaa kulmaliikkeen samalla kun se tukee säteittäisiä kuormia.

Rakennuskoneista ja autojärjestelmistä teollisuuslaitteisiin ja automaatiolaitteisiin nämä laakerit auttavat parantamaan mekaanista joustavuutta, vähentämään jännityksen keskittymistä ja ylläpitämään vakaata toimintaa haastavissa olosuhteissa.

Mitä ovat radiaaliset pallomaiset liukulaakerit?

Radial Spherical liukulaakeri on liukulaakerityyppi, joka on suunniteltu pääasiassa tukemaan säteittäisiä kuormia samalla kun se sallii pyörivän liikkeen ja kulmavirheen yhdistettyjen komponenttien välillä.

Perusrakenne koostuu yleensä:

Ulkorengas, jossa on pallomainen sisäpinta

Sisärengas, jossa on pallomainen ulkopinta

Liukuva kosketuspinta kahden renkaan välillä

Pallomainen rakenne mahdollistaa sisärenkaan kallistumisen ulkorenkaan sisään, mikä tekee laakerista sopivan sovelluksiin, joissa kohdistusmuutoksia saattaa tapahtua.

Kuinka pallomaiset liukulaakerit toimivat?

Toisin kuin kuulalaakereissa, pallomaisissa liukulaakereissa ei käytetä vierintäelementtejä.

Niiden toiminta riippuu liukuliikkeestä kahden kaarevan pinnan välillä.

Kun akseli liikkuu:

Sisärengas pyörii tai kallistuu ulkorenkaan sisällä.

Pallomainen kosketuspinta jakaa kuorman.

Laakeri kompensoi kulmavirheitä.

Tämä rakenne takaa sujuvan liikkeen, vaikka liitetyt komponentit eivät ole täysin kohdakkain.

Miksi radiaaliset pallomaiset liukulaakerit eroavat perinteisistä laakereista?

Perinteiset vierintälaakerit sopivat erinomaisesti nopeaan pyörimiseen, mutta niillä on rajoituksia käsiteltäessä:

Virheellinen kohdistus

Värähtelevä liike

Raskaat iskukuormat

Rajoitettu asennustila

Pallomaiset liukulaakerit on suunniteltu tilanteisiin, joissa joustavuus ja kantavuus ovat tärkeämpiä kuin erittäin suuri pyörimisnopeus.

Miksi pallomaiset liukulaakerit eivät aina tarvitse vierintäelementtejä?

Monet ihmiset yhdistävät laakerit teräspalloihin tai rulliin. Liukulaakerit ovat kuitenkin olleet olemassa paljon pidempään kuin nykyaikaiset vierintälaakerit.

Syy, miksi pallomaisia ​​liukulaakereita käytetään edelleen laajalti, on yksinkertainen:

Joissakin sovelluksissa ohjattu liukuminen on luotettavampaa kuin vieriminen.

Esimerkiksi:

Hydraulisylinterit

Jousitusjärjestelmät

Rakennuslaitteiden liitokset

Näissä järjestelmissä esiintyy usein toistuvaa heiluvaa liikettä jatkuvan pyörimisen sijaan. Vierivät elementit eivät aina ole paras ratkaisu, koska liikekulma on rajallinen ja kuormitukset voivat olla erittäin suuria.

Radiaalisten pallomaisten liukulaakereiden päätyypit

1. Teräs-teräs-pallomaiset liukulaakerit

Tässä perinteisessä suunnittelussa käytetään teräksisiä kosketuspintoja.

Edut:

Suuri kantavuus

Soveltuu raskaaseen käyttöön

Kestää iskukuormituksia

Tyypilliset sovellukset:

Rakennuskoneet

Maatalouslaitteet

Teolliset mekanismit

Säännöllinen voitelu on kuitenkin yleensä tarpeen.

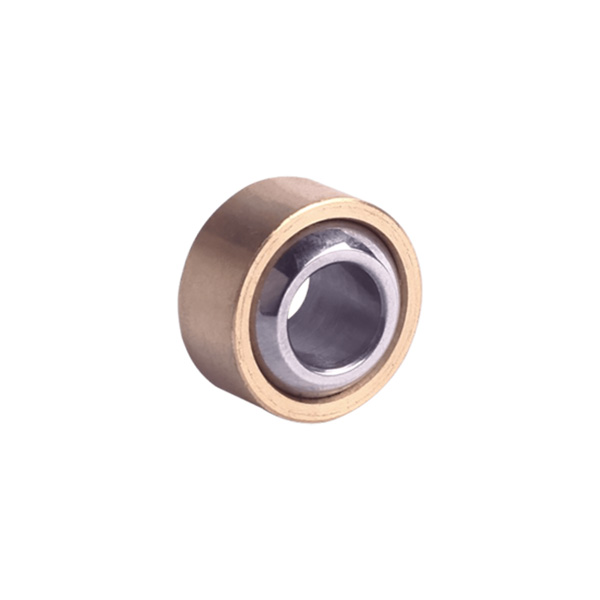

2. Huoltovapaat pallomaiset liukulaakerit

Näissä laakereissa käytetään erityisiä liukumateriaaleja, kuten:

PTFE-komposiittikerrokset

Kuituvahvisteiset materiaalit

Itsevoitelevat vuoraukset

Edut:

Vähentynyt huolto

Ei vaadi säännöllistä voitelua

Soveltuu puhtaaseen käyttöympäristöön

3. Tangon pään tyyppiset pallomaiset laakerit

Näissä yhdistyvät pallomainen liukulaakeri ja kierrekotelo.

Yleisiä sovelluksia:

Ohjausjärjestelmät

Ohjausmekanismit

Säädettävät nivelet

Tärkeimmät suorituskykyominaisuudet

Suuri kuormituskapasiteetti

Koska kosketuspinta-ala on suurempi kuin monet vierintälaakerimallit, pallomaiset liukulaakerit kestävät suuria säteittäisiä voimia.

Niitä käytetään usein, kun laitteet kokevat:

Kova paine

Shokkilataus

Toistuva liike

Itsekohdistusominaisuus

Yksi suurimmista eduista on kyky kompensoida kulmavirheitä.

Tämä auttaa vähentämään:

Epätasainen lataus

Reunastressi

Ennenaikainen kuluminen

Soveltuu värähtelevään liikkeeseen

Monet koneet eivät vaadi jatkuvaa pyörimistä.

Esimerkkejä:

Hydraulisylinterit liikkuvat edestakaisin

Robottiliitokset

Jousituksen komponentit

Pallomaiset liukulaakerit toimivat hyvin näissä tilanteissa.

Radial pallomaisten liukulaakerien yleiset sovellukset

Rakennuskoneet

Käytetään:

Kaivinkoneet

Nosturit

Kuormaajat

Maansiirtolaitteet

Nämä koneet synnyttävät suuria voimia ja toistuvia nivelen liikkeitä.

Autojen järjestelmät

Sovellukset sisältävät:

Jousitusjärjestelmät

Ohjauskomponentit

Linkkimekanismit

Teollisuuden laitteet

Löytyy yleisesti seuraavista:

Hydraulijärjestelmät

Puristuskoneet

Automaatiolaitteet

Raskaat mekaaniset kokoonpanot

Ilmailu- ja puolustustarvikkeet

Suorituskykyisiä versioita käytetään, kun luotettavuus ja painonhallinta ovat tärkeitä.

Materiaalin valinta pallomaisille liukulaakereille

Eri sovellukset vaativat erilaisia ​​materiaaleja.

Materiaalivalinta vaikuttaa:

Kulutuskestävyys

Korroosionkestävyys

Kantavuus

Käyttöikä

Laakerin käyttöikään vaikuttavat tekijät

Latausolosuhteet

Liialliset kuormat voivat nopeuttaa kulumista.

Tärkeitä tekijöitä ovat:

Staattinen kuormitus

Dynaaminen kuormitus

Iskuvoima

Voitelu

Voideltujen teräs-teräs-laakereiden oikea voitelu on välttämätöntä.

Se auttaa:

Vähennä kitkaa

Estä pintavaurioita

Pidennä käyttöikää

Toimintaympäristö

Ympäristöolosuhteet, kuten:

Pöly

Kosteus

Lämpötila

Kemiallinen altistuminen

voi vaikuttaa laakerin suorituskykyyn.

Huoltovinkkejä

Tarkista liiallinen välys

Lisääntynyt liike tai löysyys voi olla merkki sisäisestä kulumisesta.

Huolla oikea voitelu

Noudata voideltujen mallien kohdalla sopivia voiteluvälejä.

Tarkista liitäntäkomponentit

Koska liitoksiin asennetaan usein pallomaisia ​​laakereita, tulee myös ympäröivien komponenttien kuluminen tarkistaa.
